ブログ-スルーホールロードセル,タイプのロードセル,カスタムおよび標準ロードセル

3軸力センサと張力/圧縮センサの違い Jul 11, 2024

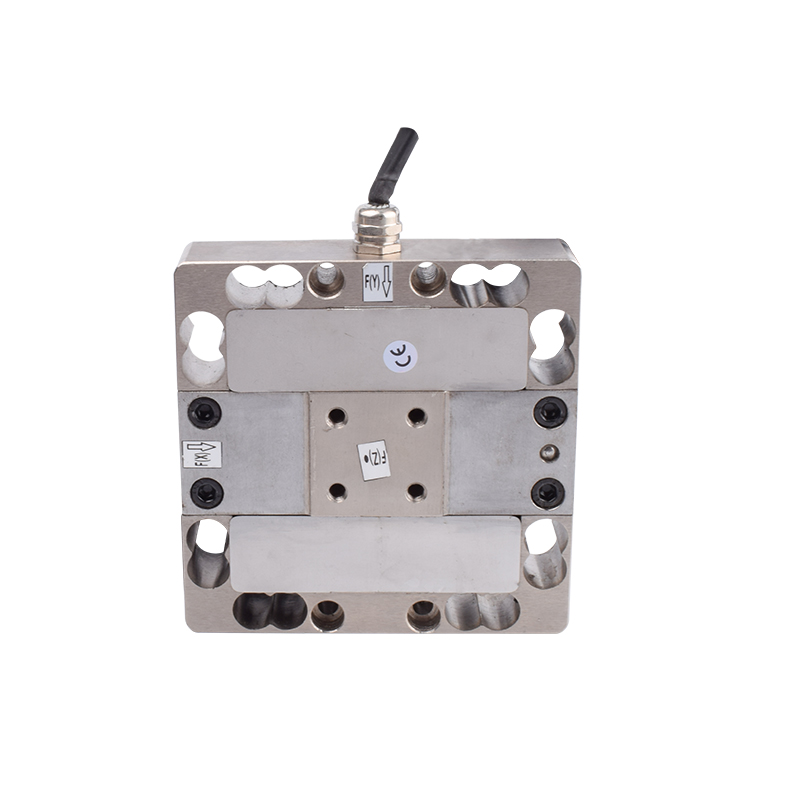

多軸力センサーと圧力センサーは、物理量の測定において異なる用途を持つ 2 つの異なるタイプのセンサーです。以下は、動作原理、測定パラメータ、およびアプリケーションシナリオの観点からこれら 2 つのセンサーを詳細に比較したものです。まず、仕事の原則 3 軸ロードセルは、 3 方向の力を測定できるセンサーの一種で、通常は 3 つの独立した単軸力センサーで構成されています。各単軸力センサーは 1 方向の力を測定し、これら 3 方向の力を合成して完全な 3 次元力ベクトルを取得します。このようなセンサーは通常、ブリッジ回路を使用して力の変化を測定し、内部の信号処理回路を介してこの変化を使用可能な電気出力に変換します。一方、張力/圧縮センサーは、圧力または張力の 1 方向の力しか測定できません。通常は弾性要素と抵抗器で構成されます。弾性要素が外力によって変形すると、抵抗器の抵抗値...

タグ :

S型力センサの応用 Jun 21, 2024

1. 産業用自動化生産ライン産業オートメーション生産ラインでは、S型引張圧力センサーは、さまざまな機器の引張圧力検出および制御に広く使用されています。たとえば、包装機械では、S型引張センサーを使用して袋の重量を検出し、袋の充填を制御します。組立ライン機器では、S型引張センサーを使用して製品の転送と処理プロセスの力を検出し、製品の安定した輸送を確保します。 2. 自動車製造・検査自動車の製造および試験の分野では、S字型力変換器は主に自動車部品やコンポーネントの力、およびタイヤの空気圧や車両運転プロセスのその他のパラメータを検出するために使用されます。S型引張センサーを使用することで、自動車の安全性能と走行安定性を確保できます。 3. 航空宇宙分野航空宇宙分野では、機器の精度と信頼性に対する要求が極めて高いため、S型引張圧力センサーが広く使用されています。たとえば、航空機の着陸装置の格納...

タグ :

S型力センサの特性 Jun 14, 2024

産業オートメーションとインテリジェンスの急速な発展に伴い、センサーはさまざまなアプリケーションシナリオでますます重要な役割を果たしています。その中でも、S型引張センサーは、一般的に使用されるセンサータイプとして、そのユニークな設計と性能特性により、さまざまな引張圧力測定分野で広く使用されています。この論文では、S型引張センサーの特性と用途について詳しく紹介します。 S型力センサの特徴は以下のとおりです。 1. コンパクトな構造、高い安定性 S型ロードセルはSビーム構造設計を採用しており、安定性が高く、外部干渉に効果的に抵抗し、測定の精度と安定性を確保します。また、コンパクトな構造設計により、S型引張圧力センサーの設置と使用がより便利になります。 2. 広い測定範囲と高い精度 S型引張力センサーは測定範囲が広く、さまざまな引張力測定のニーズを満たすことができます。同時に、センサーは先進的なセ...

タグ :

適切なトルクセンサーの選び方 May 24, 2024

さまざまなアプリケーションで正確で信頼性の高いトルク測定を行うには、適切なトルクセンサーを選択することが不可欠です。自動車、航空宇宙、産業のいずれの分野で作業する場合でも、適切なトルクセンサーを選択すると、プロジェクトの効率と成功に大きく影響します。このブログ投稿では、トルクセンサーを選択する際に考慮すべき重要な要素について説明します。トルク測定範囲: 測定する必要があるトルク値の範囲を決定します。アプリケーションの最小トルク要件と最大トルク要件の両方を考慮して、センサーが飽和や測定エラーなしに範囲全体を正確にキャプチャできるようにします。精度と精密度: 高い精度と精密度を備えたトルクセンサーを探してください。メーカーが提供する仕様を確認して、センサーの解像度、直線性、再現性を理解してください。正確なトルク測定は、品質管理とプロセスの最適化に不可欠であることを忘れないでください。...

高精度力センサーの応用分野 Apr 25, 2024

まずは製造業高精度の力センサは製造業において重要な役割を果たしています。生産ラインでは、高精度の力センサーを使用して、さまざまな加工装置のトルク、圧力、張力やその他のパラメーターを測定および制御し、製品の品質と生産の安定性を確保できます。たとえば、金属加工や機械加工では、高精度の力センサーが切削工具の切削力を検出して、切削パラメータを最適化し、加工効率と工具寿命を向上させることができます。第二に、自動車産業自動車業界でも高精度の力センサーが広く使用されています。自動車の製造プロセスでは、高精度の力センサーを使用してシステムの力、トルク、位置、その他のパラメーターを検出および制御し、自動車の安全性と性能を確保できます。たとえば、ブレーキシステムでは、高精度の力センサーがブレーキペダルの強さを検出して、ブレーキシステムの制動トルクを制御し、自動車の制動性能と安全性を向上させることができま...

タグ :

力センサーの設置要件が精度に及ぼす影響 Apr 18, 2024

まず、トランスデューサの設置ベースは安定しており、水平であり、一定の支持力を持っている必要があります。設置基礎が不安定または水平でない場合、使用中にセンサーが傾いたり振動したりして、測定精度に影響を与えます。したがって、センサーを設置する前に、設置基礎をテストおよび調整して、使用要件を満たしていることを確認する必要があります。次に、力覚センサーの取り付け方向と位置も精度に影響します。さまざまな使用シナリオにはさまざまなタイプのセンサーが必要となるため、実際のニーズに応じて適切なタイプのセンサーを選択する必要があります。たとえば、垂直力の測定では、垂直下向きセンサーを選択する必要があります。水平力の測定では、センサーの水平方向を選択する必要があります。同時に、外部干渉の影響を避けるために、実際のニーズに応じて設置場所を選択する必要があります。また、ロードセルの接続・固定方法も精度に影響し...

タグ :

動的トルクセンサーと静的トルクセンサー Mar 01, 2024

トルクセンサーは、(物理的形状に基づいて) 動的トルクセンサー (360° 以上連続回転できる) と静的トルクセンサー (連続回転しない) に分類されます。ダイナミックトルクセンサーダイナミックトルクトランスデューサ(信号伝送方式に基づく) は、非接触トルクトランスデューサとカーボンブラシ接触 (スリップリング) トルクトランスデューサに細分できます。非接触トルクトランスデューサは、測定値を取得するためにトランスデューサが被測定体に接触する必要がないことを意味するものではありません。むしろ、これはセンサーの内部電源と2組のコイルを介した信号伝達を指します。回転中のセンサーには摩擦損失がありません。このセンサーの利点は、長い耐用年数にわたって高速で回転し続けることができることです。、同時に回転速度や回転角を測定することができますが、同じレンジの体積でもスリップリン...

タグ :

力センサーの非線形性 Feb 23, 2024

非線形性とは、力トランスデューサーの出力電圧信号が加えられた力と非線形の関係を持つ現象を指します。理想的には、力トランスデューサーの出力電圧は加えられる力に比例する必要があります。力が大きいほど、出力電圧は高くなります。ただし、実際には、さまざまな要因により、出力電圧と力の間には非線形の関係が存在することがよくあります。非線形誤差は、力センサの性能を表す重要な指標であり、力トランスデューサの実際の出力値と理想的な出力値との間の偏差の程度を示します。通常、非線形誤差はパーセンテージ、つまり実際の出力値と理想的な出力値の差を理想的な出力値の割合として表します。非線形誤差には、ロードセルの製造誤差、使用中の磨耗、不適切な取り付けなど、さまざまな理由があります。非線形誤差を最小限に抑えるために、力トランスデューサーは正確に校正および調整される必要があります。校正中、力トランスデューサに負荷がか...

タグ :

力覚センサーのバックエンド信号処理方法の紹介 Jan 19, 2024

力センサーは、機械量を電気信号に変換できるセンサーの一種で、産業、医療、科学研究などの分野で広く使用されています。動作原理によれば、力センサーは主に抵抗ひずみタイプ、容量性タイプ、誘導性タイプ、および圧電タイプに分類されます。その中でも、抵抗ひずみセンサーは、高精度、優れた安定性、広い直線範囲などの利点により、工学現場で広く使用されています。ロードセルのバックエンド信号処理とは、正確で信頼性の高い測定結果を得るために、センサー出力信号の取得、増幅、フィルタリング、変換などの処理を指します。以下にバックエンド信号処理の主な手法を紹介します。 1. 信号の取得信号取得とは、後続の処理のために力トランスデューサーから出力される電気信号を取得することを指します。取得された信号は通常アナログであり、コンピューター処理のためにアナログデジタルコンバーター (ADC) を使用してデジタルに変換する...

タグ :
