Annular force transducer
Annular force transducer

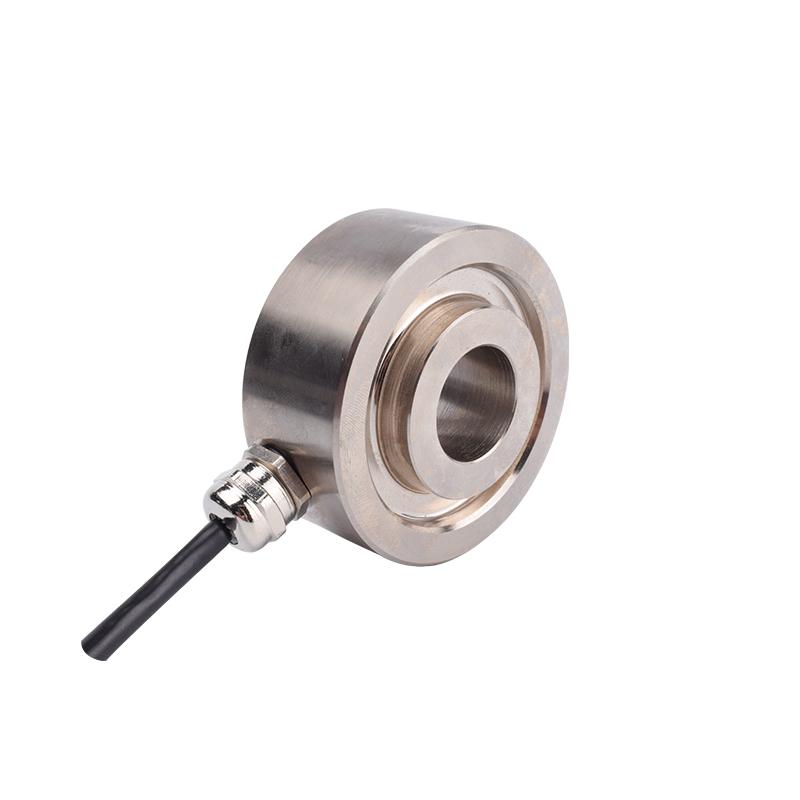

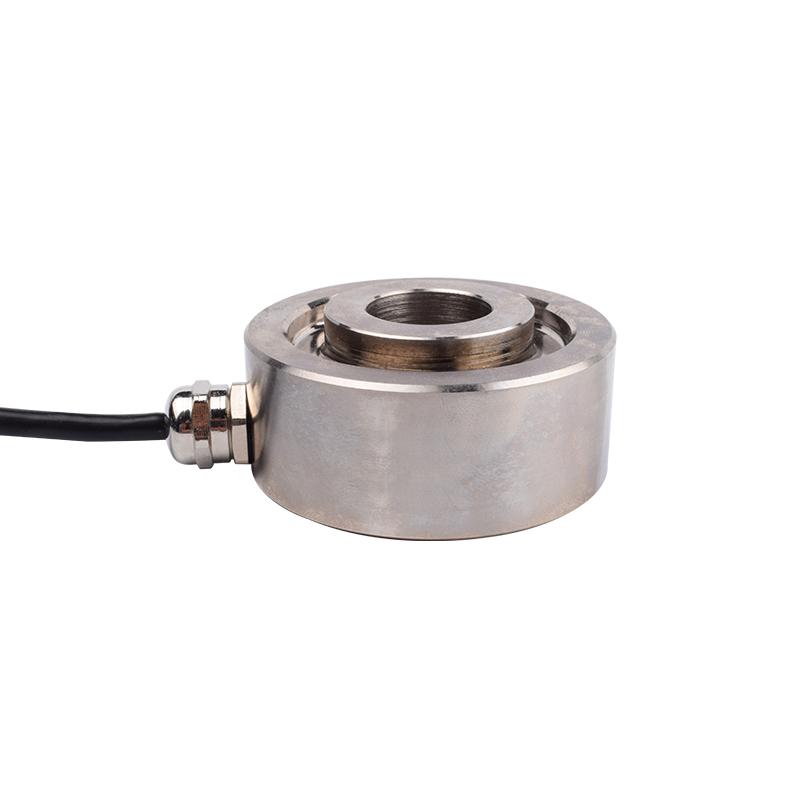

リング型力センサ NF167

モデル: NF167
カテゴリ: リングロードセル
容量: 3000、5000kg
定格出力: 1.5±10%mV/V
材料: ステンレス鋼
保護クラス:
重さ: 0.2kg
取り付け寸法: 下記の取り付け寸法に示すように
製品の原産地: 中国
支払い: 出荷前に100%お支払い

特徴

リング型力センサNF167(リングロードセルまたはスポークホイールセンサとも呼ばれます)は、高容量測定用に設計されており、製造業、航空宇宙産業、重機産業などの高負荷用途に適しています。主な特長は以下のとおりです。

リング/スポーク設計: リング構造全体に力が均等に分散され、複数のひずみゲージ (例: 4 ~ 8 セット) が変形を検出して応力の集中を最小限に抑えます。

コンパクトで薄型: リング設計はコラム型センサーに比べてスペースを節約し、埋め込み設置(クレーンの滑車、ベアリングハウジングなど)に最適です。

アプリケーション

  • 重機(クレーン、油圧プレス)
  • 橋梁/構造物の健全性監視
  • 医療検査

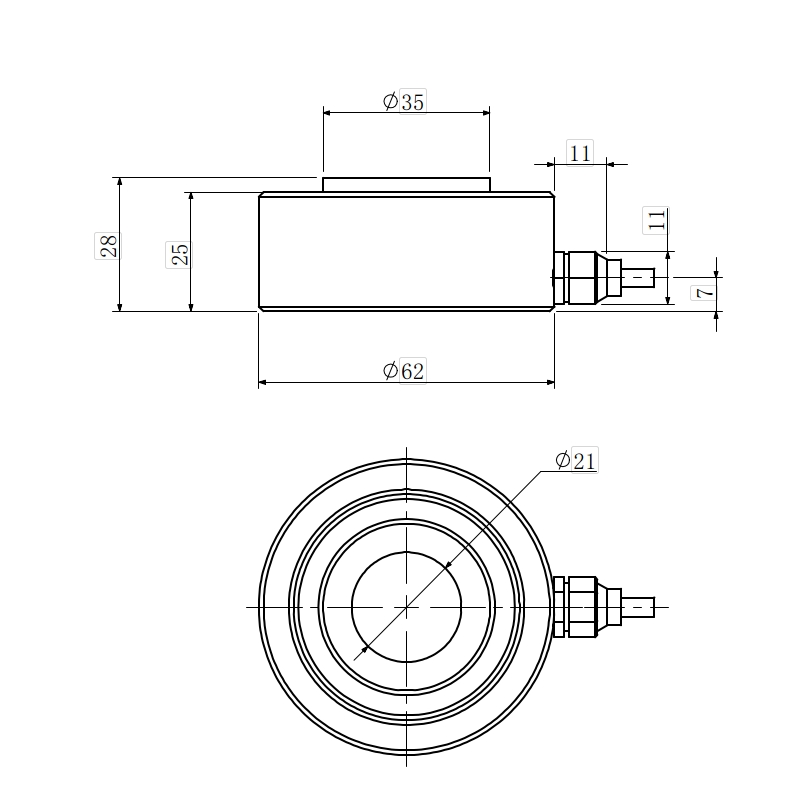

取り付け寸法

荷重方向

配線コード

仕様

仕様 技術
容量 3000、5000kg
定格出力 1.5 ±1 0%mV/V
ゼロバランス ± 0.02mV/V
非線形性 0.20%FS
ヒステリシス 0.30%FS
再現性 0.10%FS
出力に対する温度の影響 0.05%FS/10
ゼロに対する温度の影響 0.05%FS/10
入力インピーダンス 780 ± 20 Ω
出力インピーダンス 700 ± 10 Ω
絶縁 5000メートル Ω /100VDC
推奨励起 5 15V
最大励起 20V
補償温度範囲 - 10 60
動作温度範囲 - 20 80
安全な過負荷 150%FS
究極のオーバーロード 200%FS
ケーブルサイズ Φ4 × 3000mm

Naturollは、センサーの技術開発と販売を専門とするハイテク企業です。主に力覚センサー、トランスミッター、制御機器などの製品を提供しています。Naturollは、ロードセルとソリューションのカスタム設計・開発を専門としており、お客様の状況に最適な力覚センサーとシステムソリューションをご提供いたします。
